Кровельная воронка  ТП-01.100/6-Э

Кровельная воронка  ТП-01.100/6-Э оснащена электроподогревом,имеетс вертикальный выпуск 110 мм, прижимной фланец из нержавеющей с тали, листвоуловитель, с длиной выпускного патрубка  600 мм.

Система электрообогрева воронки ТП-01.100/6-Э состоит из полипропиленового обода фиксации и саморегулирующего кабеля, который меняет свою теплоотдачу, в зависимости от температуры окружающей среды. Длина кабеля - 2 метра.

Воронка предназначена для установки на плоских неэксплуатируемых кровлях и служит для отведения атмосферных осадков и талых вод с поверхности кровли в канализационную систему.

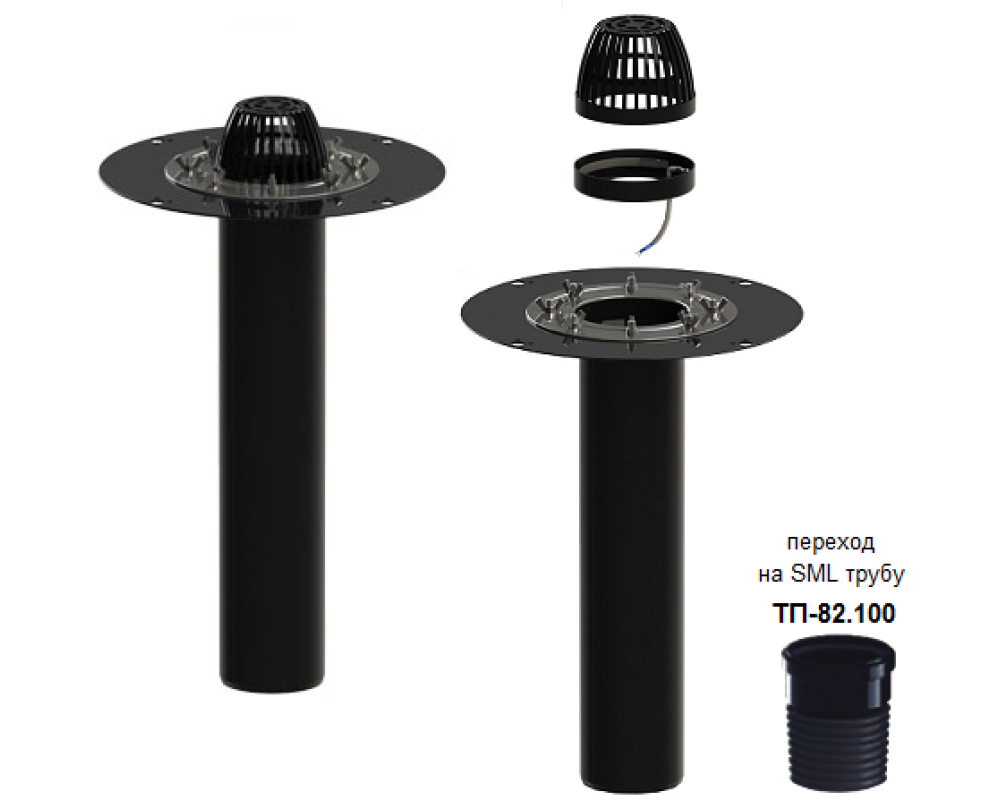

Ее можно соединять к раструбным канализационным ПВХ или ПП трубам или через переходник ТП-82.100 к чугунным или стальным безраструбным трубам (типа SML).

Комплект поставки включает: корпус, систему электрообогрева, листвоуловитель, запрессованный прижимной фланец, оцинкованные гайки-барашки - 8 шт.

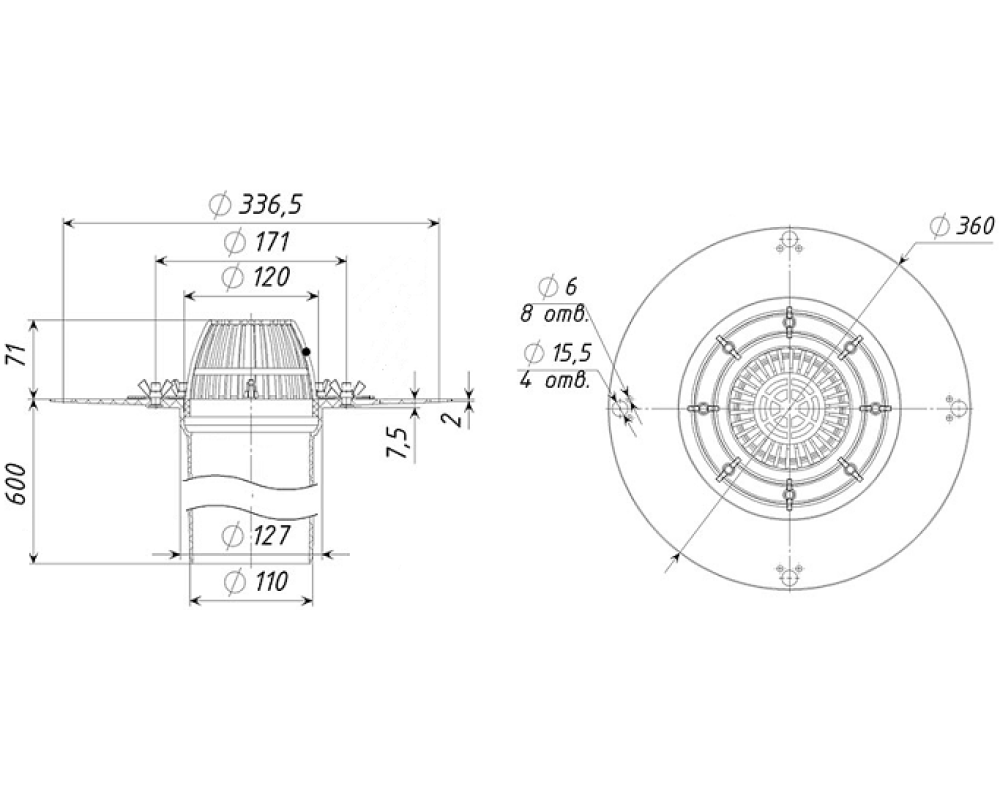

Основные характеристики кровельной воронки ТП-01.100/6-Э:

• выпуск - вертикальный;
• диаметр выпускного патрубка - 110 мм;
• высота выпускного патрубка - 600 мм;
• электрообогрев - есть ;
• диаметр фартука - 360 мм;
• пропускная способность, не менее - 8 л/с;
• материал корпуса воронки и листвоуловителя - полипропилен;
• материал прижимного фланца - нержавеющая сталь;
• материал прижимных барашковых гаек - оцинкованная сталь;
• разрешенная нагрузка,  - не более 150 кг;
• температура эксплуатации - от -50°С до +90°С;
• температура проходящей жидкости - не более +85 °С;
• вес - 1,8 кг.

Гарантийный срок - 12 месяцев.

Характеристики воронки по электроподогреву

• Напряжение - 220-230 Вт;
• Потребляемая мощность - 15 В;
• Максимальная температура нагрева - +65 °С;
• Диаметр (внутр./наружн.) x высота фиксирующего обода - 110/184 x 34 мм;
• Саморегулирующийся кабель - 33ФСР/Traceco-30;
• Токопроводящий кабель - NYM 3x1,5, длиной - 2 метра.

Для экономии электроэнергии рекомендуется подключать обогрев воронки через термостат, работающий в температурном диапазоне от  -5 °С до +5°С.

Монтаж воронки

При монтаже корпус воронки необходимо жестко закрепить к несущей конструкции кровли. Слой гидро-/пароизоляции (мембранный материал (EPDM) или ПВХ мембрана или полимербитумный материал) наплавляется или клеится на полипропиленовый корпус приемной воронки, затем прижимается  профилированным фланцем и зажимается гайками-барашками.

В случаях когда кровля инверсионная, эксплуатируемая, «зеленая» или пирог кровли многослойный и сложной конструкции, а также если есть необходимость устройства 2-х и более слоев гидро-, пароизоляции, или необходима организация отвода воды с нескольких уровней, то с этой воронкой надо дополнительно использовать вспомогательные элементы, в  частности - ТП-74.100 (дренажное кольцо); ТП-75.100; ТП-76.100 (уплотнительное кольцо); ТП-104.110.
