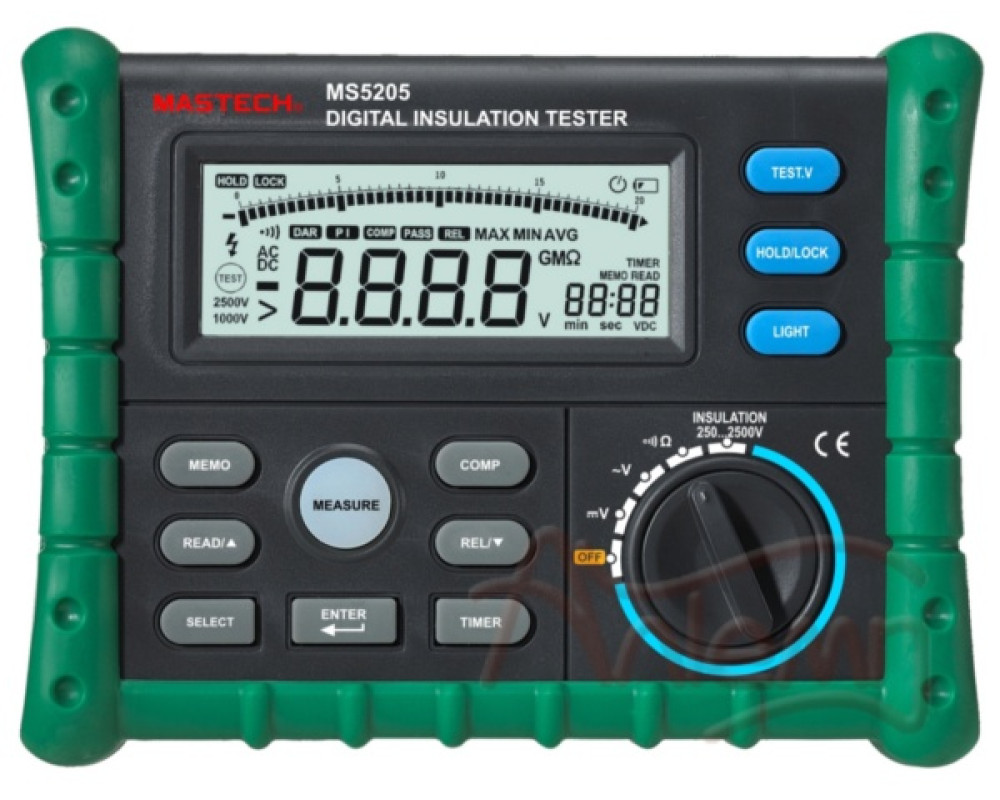

Измеритель сопротивления изоляции (мегаомметр) Mastech MS5205

Этот цифровой прибор разработан согласно требованиям безопасности а МЭК-61010-1 для электронных измерительных приборов. Его конструкция и изготовление строго соответствуют требованиям стандартов МЭК-61010-1 1000 В КАТ. III и категории загрязнения 2.

ОБЩИЕ ХАРАКТЕРИСТИКИ MASTECH MS5205

Стандарт безопасности	МЭК 61010-1 1000 В КАТ III и 600 В КАТ IV.
Диапазоны измерения:	постоянное напряжение 1000 В, переменное напряжение 750 В
Защита от перегрузки:	макс. напряжение для входов HI и LO 600 В; макс. напряжение для входов V и COM 1200 В при измерении напряжения или 250 В при измерении сопротивления и "прозвонке" цепи.
Питание:	восемь элементов AA (NEDA 15A или IEC LR6) обеспечивают до 1000 часов работы прибора; новые щелочные элементы питания при комнатной температуре позволяют выполнить до 1000 измерений сопротивления изоляции. Типовой цикл при испытательном напряжении 1000 В и нагрузке 1 МОм: длительность измерения не больше 5 секунд с последующей паузой не меньше 25 секунд
Диапазон измерения сопротивления изоляции	от 0.01 МОм до 100.0 ГОм
Испытательное напряжение при измерении сопротивления изоляции	250, 500, 1000 или 2500 В
Погрешность испытательного напряжения:	+20 ~ 0 %
Ток короткого замыкания при измерении сопротивления изоляции	3.0 мА (номинальное)
Определение наличия напряжения при измерении сопротивления изоляции	блокировка измерения при наличии на входе напряжения больше 20 В
Макс. емкостная нагрузка при измерении сопротивления изоляции	до 1 мкФ
Температура хранения	–40~+60 °C
Температура эксплуатации	+40 °C
Макс. высота хранения и транспортировки	12000 м
Макс. высота эксплуатации	2000 м 1000 В КАТ III, 3000 м 1000 В КАТ II
Температурный коэффициент	0.05 х (заявленная погрешность) на °C при температуре до 18 °C или больше 28 °C
Относительная влажность	40~75 % (40~60 % для сопротивления изоляции больше 1 ГОм)
Размеры	180(Д) х 140(Ш) х 65(В) мм
Масса	около 900 г (включая батарею питания)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5205

Далее в таблицах: ПКЗН – показание прибора, ЕМР – значение единицы младшего разряда. Постоянное напряжение

ДИАПАЗОН	РАЗРЕШЕНИЕ	ПОГРЕШНОСТЬ
200 В	0.1 В	± (0.5 % пкзн +5 емр)
1000 В	1 В	± (0.5 % пкзн +5 емр)

Переменное напряжение

ДИАПАЗОН	РАЗРЕШЕНИЕ	ПОГРЕШНОСТЬ
200 В	0.1 В	± (1.5 % пкзн +5 емр)
750 В	1 В	± (1.5 % пкзн +5 емр)

Сопротивление

ДИАПАЗОН	РАЗРЕШЕНИЕ	ПОГРЕШНОСТЬ
20 Ом	0.01 Ом	± (1 % пкзн +5 емр)
200 Ом	0.1 Ом	± (1 % пкзн +5 емр)

Сопротивление изоляции

ВЫХОДНОЕ НАПРЯЖЕНИЕ	ДИАПАЗОН	РАЗРЕШЕНИЕ	ПОГРЕШНОСТЬ
250 В (0~20 %)	0~20 МОм	0.01 МОм	± (3 % пкзн+5 емр)
	20 МОм~200 МОм	0.1 МОм
	200 МОм~250 МОм	1 МОм
500 В (0~20 %)	0~20 МОм	0.01 МОм	± (3 % пкзн+5 емр)
	20 МОм~200 МОм	0.1 МОм
	200 МОм~500 МОм	1 МОм
1000 В (0~20 %)	0~20 МОм	0.01 МОм	± (3 % пкзн+5 емр)
	20 МОм~200 МОм	0.1 МОм
	200 МОм~1000 МОм	1 МОм
2500 В (0~20 %)	0~2000 МОм	1 МОм	± (3 % пкзн+5 емр)
	2000 МОм~20 ГОм	0.01 ГОм	±(5 % пкзн +0.2 ГОм)
	20 ГОм~100 ГОм	0.1 ГОм	±(10 % пкзн +2 ГОм)
